Berat Rack Server Kosong: Tabel 16U sampai 45U dari Datasheet HaganeRack
Berat rack server kosong HaganeRack berkisar dari 58 kg (18U, kedalaman 600 mm) sampai 163 kg (45U, kedalaman 1200 mm) menurut datasheet. Angka ini menentukan siapa yang mengangkat, lift mana yang dipakai, dan apakah lantai ruang server sanggup menahannya, jadi sebaiknya diketahui sebelum memesan, bukan saat rack sudah tiba di lobi.
Artikel ini merangkum berat unit dari datasheet 34 model close rack 19 inci HaganeRack, memperlihatkan pola berat terhadap tinggi dan kedalaman, lalu menunjukkan cara menghitung berat total dan beban per castor.
Berat Rack Server Kosong per Tinggi dan Kedalaman

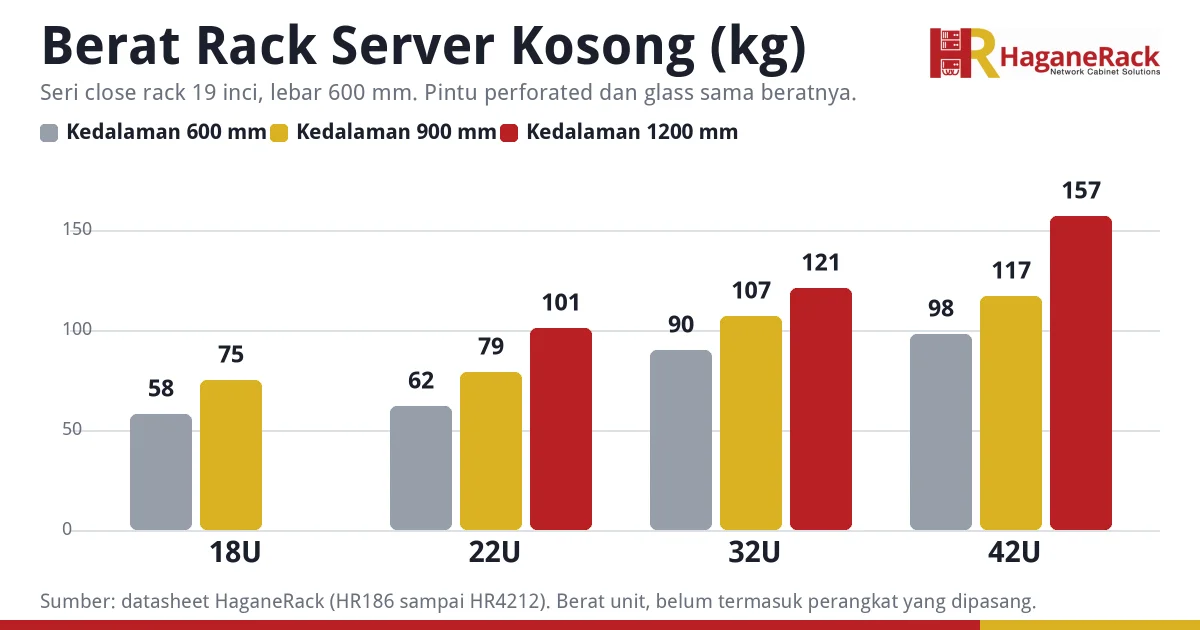

Tabel berikut memakai berat unit yang tercantum di datasheet masing-masing model. Kode model berakhiran P berarti pintu depan perforated, berakhiran G berarti pintu kaca. Untuk model yang ditampilkan di grafik, kedua versi pintu memiliki berat yang sama.
| Tinggi | Kedalaman 600 mm | Kedalaman 900 mm | Kedalaman 1200 mm |
|---|---|---|---|
| 16U | – | 73 kg (HR169) | – |
| 18U | 58 kg (HR186) | 75 kg (HR189) | – |
| 20U | 60 kg (HR206) | 77 kg (HR209) | 91 sampai 92 kg (HR2012) |
| 22U | 62 kg (HR226) | 79 kg (HR229) | 101 kg (HR2212) |
| 28U | – | 94 kg (HR289) | – |
| 32U | 90 kg (HR326) | 107 kg (HR329) | 121 kg (HR3212) |
| 42U | 98 kg (HR426) | 117 kg (HR429) | 157 kg (HR4212) |
| 45U | – | – | 163 kg (HR4512) |
Semua model ini bisa dilihat lengkap dengan datasheet dan daftar aksesorinya di katalog produk HaganeRack, misalnya HR426P 42U kedalaman 600 mm dan HR4212P 42U kedalaman 1200 mm.
Kedalaman Menambah Berat Sebanyak Tinggi
Dari tabel terlihat pola yang sering terlewat saat memilih ukuran. Menambah kedalaman dari 600 ke 1200 mm pada rack 22U menambah 39 kg (sekitar 63%), dari 62 kg menjadi 101 kg. Sebagai pembanding, menambah tinggi dari 22U ke 42U pada kedalaman 600 mm hanya menambah 36 kg (sekitar 58%), dari 62 kg menjadi 98 kg. Artinya, menggandakan kedalaman setara dengan menambah sekitar 20U tinggi.
Rack yang lebih tinggi juga lebih hemat berat per unit: 18U kedalaman 600 mm berbobot sekitar 3,2 kg per U, sedangkan 42U kedalaman 600 mm sekitar 2,3 kg per U. Jadi jika kebutuhan Anda 30 sampai 40U ruang pasang, satu rack 42U hampir selalu lebih ringan per unit dibanding dua rack kecil. Cara memilih tinggi dan kedalaman sendiri dibahas di berapa U rak server yang dibutuhkan dan panduan ukuran rak server.
Seri Heavy Duty, Wallmount, dan Open Rack
- Heavy Duty (HD): 125 kg sampai 185 kg, tergantung tinggi, kedalaman, dan lebar. Contohnya HR4288HD (42U, 800 x 800 mm) 125 kg, HR4212HD (42U, kedalaman 1200 mm) 133 kg, HR4512HD (45U) 157 kg, dan HR42148HD (42U, kedalaman 1400 mm, lebar 800 mm) 185 kg.
- Wallmount: 15 kg sampai 38 kg, dari HR450SDG (4U) sampai HR1280SDG (12U, kedalaman 800 mm). Berat ini belum termasuk perangkat, sedangkan dinding dan angkernya harus menahan total keduanya.
- Open rack standar: HOR-30 35 kg, HOR-42 50 kg, dan HOR-45 55 kg. Versi data center (DC) lebih berat, 70 kg untuk HOR-42DC sampai 90 kg untuk HOR-48DC.
Dari Berat Kosong ke Beban per Castor
Berat kosong hanyalah titik awal. Yang menekan lantai adalah berat total setelah server, switch, UPS, dan kabel terpasang. Hitungannya sederhana:
- Ambil berat rack dari tabel di atas.
- Jumlahkan berat semua perangkat yang akan dipasang. Timbang atau lihat datasheet perangkatnya.
- Bagi total dengan 4. Datasheet close rack HaganeRack mencantumkan 4 castor dan 4 kaki adjustable, dan setelah rack diratakan, beban turun ke 4 titik yang sama.
- Bandingkan hasilnya dengan peringkat beban castor dan lantai. Datasheet yang kami periksa tidak mencantumkan peringkat beban per castor, jadi angka itu perlu ditanyakan ke pemasok.

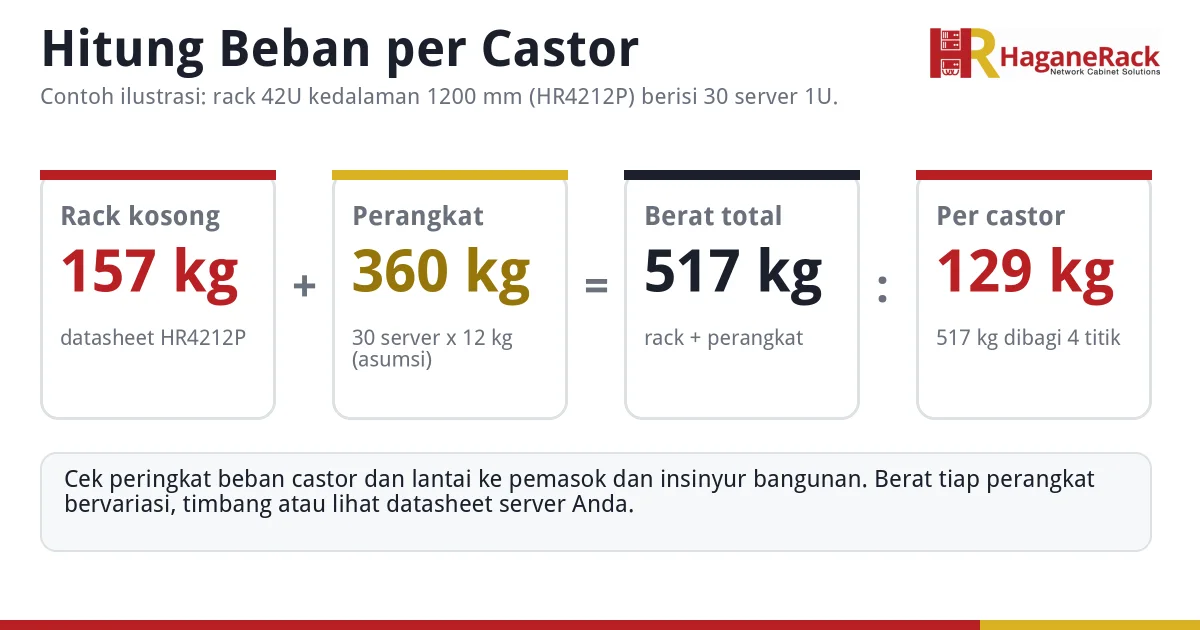

Pada contoh di atas, HR4212P seberat 157 kg diisi 30 server 1U. Berat 12 kg per server hanyalah asumsi ilustrasi, jadi ganti dengan berat perangkat Anda yang sebenarnya. Hasilnya 517 kg total atau sekitar 129 kg di tiap titik tumpu. Untuk batas beban yang boleh dipasang di dalam rack, baca kapasitas beban rack server dan cara menghitung kebutuhan kapasitas.
Cek Lantai dan Jalur Pengiriman
SNI 1727 tentang beban minimum bangunan gedung menetapkan beban hidup minimum sekitar 2,4 kN/m2 (kira-kira 245 kg per meter persegi) untuk ruang kantor, dan sekitar 4,79 kN/m2 (kira-kira 488 kg per meter persegi) untuk ruang komputer. Angka tersebut adalah minimum perancangan, bukan jaminan untuk gedung tertentu.
Sebagai contoh, empat rack seberat 517 kg di ruangan 20 m2 memberi beban rata-rata sekitar 103 kg per meter persegi, tetapi beban itu sebenarnya terkonsentrasi di 16 titik tumpu yang masing-masing sekitar 129 kg. Minta insinyur struktur atau pengelola gedung memeriksa beban terpusat ini, terutama pada lantai kantor lantai atas dan raised floor.
Untuk pengiriman, ada dua hal yang tidak tercantum di datasheet: berat kemasan dan tinggi total unit. Minta keduanya ke tim sales sebelum mengukur pintu, lift, dan tangga. Unit di atas 100 kg juga sebaiknya dipindahkan dengan trolley atau alat angkat, bukan diangkat manual.
Checklist Sebelum Memesan
- Tentukan tinggi dan kedalaman dari perangkat terpanjang yang akan dipasang.
- Ambil berat unit dari tabel, lalu tambahkan berat semua perangkat.
- Hitung beban per castor dan cocokkan dengan peringkat lantai.
- Ukur jalur dari pintu masuk gedung sampai posisi rack: pintu, lift, tangga, dan belokan.
- Minta berat kemasan, tinggi total, dan konfirmasi isi paket. Cara membandingkan isi paket dijelaskan di brand rack server dan isi paketnya.
Pertanyaan yang Sering Diajukan
Berapa berat rack server 42U?
Untuk close rack 42U HaganeRack, beratnya 98 kg pada kedalaman 600 mm (HR426), 117 kg pada 900 mm (HR429), dan 157 kg pada 1200 mm (HR4212). Model 42U seri Heavy Duty berkisar 125 kg sampai 185 kg. Ukuran lengkap rack 42U ada di panduan rack server 42U.
Apakah berat di datasheet sudah termasuk aksesori bawaan?
Datasheet mencantumkan berat unit dan daftar paket bundling, tetapi tidak menyebutkan apakah berat itu sudah memasukkan PDU, shelf, dan kipas. Konfirmasikan ke tim sales jika angka ini dipakai untuk menghitung beban lantai atau ongkos kirim.
Apakah pintu kaca lebih berat daripada pintu perforated?
Menurut datasheet, tidak. Pada model yang dibandingkan, versi pintu kaca (G) dan perforated (P) memiliki berat unit yang sama, kecuali selisih 1 kg pada HR2012 (20U, kedalaman 1200 mm).
Untuk merancang konfigurasi sendiri, gunakan Simulation Configurator atau hubungi tim HaganeRack lewat halaman katalog.
