Cable Wire Management 1U: Panduan Lengkap untuk Rack yang Rapi
Cable Wire Management 1U bukan aksesori opsional. Pelajari cara panel 1U memengaruhi airflow, downtime, dan biaya rack server Anda.
Ada satu fakta kecil yang hampir tidak pernah masuk ke brosur produk manapun. Penelitian dari Dell yang dipublikasikan tahun 2002 oleh Artman, Moss, dan Bennett membuktikan bahwa penumpukan kabel yang tidak teratur di horizontal bar 1U bisa menaikkan suhu komponen hingga 9°F, atau sekitar 5°C. Di Indonesia, di mana suhu ambient ruangan server sering mulai di angka 26-28°C, tambahan 5°C itu bukan angka kecil.
Server yang kepanasan bekerja lebih keras. Fan berputar lebih kencang, konsumsi daya naik, dan umur hardware berkurang lebih cepat dari seharusnya. Semua itu bisa dimulai dari kabel yang tidak dikelola dengan benar.
Itulah kenapa membahas cable wire management 1U bukan soal memenuhi selera visual. Ini soal angka dan konsekuensinya.
Apa Itu Cable Wire Management 1U?
Cable wire management 1U adalah panel aksesori horizontal yang dipasang di dalam rack server 19 inch. Ukurannya persis satu rack unit, artinya tingginya 1,75 inci atau sekitar 44,45 mm. Fungsi utamanya: menjadi jalur yang terstruktur bagi kabel-kabel patch cord, kabel jumper, dan kabel data yang keluar dari perangkat jaringan.
Panel ini dipasang di antara switch, patch panel, atau router di dalam rack. Kabel yang sebelumnya menggantung bebas atau diikat asal-asalan dimasukkan melalui finger duct atau ring pada panel. Hasilnya, setiap kabel punya jalur yang jelas dan tidak saling menindih.
Yang sering luput dari perhatian: kabel yang rapi tidak hanya membantu estetika. Kabel yang rapi memungkinkan udara dingin mengalir bebas ke semua perangkat di dalam rack.
Fakta yang Jarang Dibahas: Kabel Berantakan Bisa Naikkan Suhu Komponen 5°C
Ini temuan yang masih relevan sampai sekarang, dua dekade setelah pertama kali dipublikasikan.
Artman, Moss & Bennett (2002). Dell PowerEdge 1650: Rack Impacts on Cooling of High Density Servers. Penelitian ini menunjukkan bahwa penumpukan kabel yang tidak teratur pada konfigurasi horizontal bar 1U dapat menghasilkan kenaikan suhu komponen hingga 9°F akibat hambatan aliran udara di dalam kabinet server.
Temuan itu diperkuat oleh riset terbaru. Dalam jurnal International Journal of Advanced Research in Innovative Discoveries in Engineering and Applications (Malige & Ananth, 2024), manajemen kabel yang tepat disebut secara langsung berkontribusi pada pengurangan downtime, peningkatan efisiensi pendinginan, dan kemudahan troubleshooting infrastruktur data center.
Jadi bukan sekadar pendapat. Ada data di baliknya. Kabel yang kusut bukan hanya masalah estetika. Itu hambatan fisik yang nyata bagi aliran udara di dalam rack server Anda.
Kenapa Cable Wire Management 1U Punya Peran yang Lebih Besar dari yang Dikira
Ada tiga alasan utama kenapa aksesori seharga ratusan ribu rupiah ini bisa berdampak besar pada infrastruktur jaringan kantor Anda.
Pertama: airflow. Kabel yang menggantung bebas menutup jalur udara di depan dan belakang perangkat. Intake fan server kesulitan menarik udara dingin. Suhu naik. Sistem pendingin bekerja lebih keras dari kapasitasnya.
Kedua: kecepatan troubleshooting. Bayangkan ada koneksi mati tengah malam. Teknisi yang berhadapan dengan rack yang kabelnya rapi bisa mengidentifikasi masalah dalam hitungan menit. Rack yang kabelnya kusut seperti mangkuk mi instan? Troubleshooting bisa makan satu jam lebih sebelum akar masalahnya ketemu.
Ketiga: skalabilitas. Rack yang terkelola dengan baik jauh lebih mudah untuk dikembangkan. Menambah switch baru, memindahkan patch cord, atau mengganti perangkat tidak perlu membongkar semua kabel yang sudah ada.
Jenis-Jenis Cable Wire Management untuk Rack 19 Inch
Tidak semua panel cable management itu sama. Di pasaran Indonesia, ada beberapa tipe yang umum beredar dan masing-masing cocok untuk kebutuhan berbeda.
Finger Duct (Open atau Covered)
Tipe ini punya deretan “jari” plastik atau metal yang memisahkan kabel satu sama lain secara fisik. Versi open memberi akses yang lebih cepat saat maintenance. Versi covered memberi tampilan lebih bersih dan sedikit perlindungan ekstra terhadap debu.
D-Ring Manager
Ring berbentuk huruf D dipasang di sepanjang panel horizontal. Kabel dimasukkan melalui ring dan tergantung rapi di sisinya. Desain ini sederhana, tapi efektif untuk kepadatan kabel rendah hingga menengah.
Cable Wire Management dengan Cover Panel
Tipe yang paling umum dijual untuk lingkungan perkantoran di Indonesia. Panel dilengkapi cover yang bisa dibuka. Kabel tersembunyi rapi di dalamnya. Tampilan rack jadi jauh lebih bersih dan tertata.
Nah, untuk server room kantor atau ruang NOC skala menengah, tipe covered ini paling sering direkomendasikan. Mudah dipasang, mudah dibuka saat maintenance, dan harganya masuk akal.
Cable Wire Management 1U vs 2U: Pilih Mana?
Ini pertanyaan yang paling sering ditanyakan saat orang mulai merapikan rack mereka. Jawabannya bergantung pada satu variabel utama: kepadatan kabel di setiap baris rack.
| Aspek | Cable Wire Management 1U | Cable Wire Management 2U |
|---|---|---|
| Tinggi Panel | 1,75 inci / 44,45 mm | 3,5 inci / 88,9 mm |
| Kapasitas Kabel | Sedang | Tinggi |
| Space yang Dipakai | 1U per panel | 2U per panel |
| Cocok untuk | Kepadatan kabel rendah–sedang, switch hingga 24 port | High-density, switch 48 port ke atas, banyak patch cord |
| Harga Relatif | Lebih ekonomis | Sedikit lebih tinggi |
| Fleksibilitas Layout | Lebih fleksibel, bisa diselipi di mana saja | Butuh perencanaan layout lebih matang |
Kalau rack Anda mengelola kurang dari 24 port per baris kabel, cable wire management 1U sudah lebih dari cukup. Tapi kalau Anda punya switch 48 port dengan banyak patch cord yang keluar bersamaan, pertimbangkan 2U atau kombinasi keduanya. HaganeRack menyediakan keduanya dalam koleksi aksesori rack mereka.
pesifikasi dan Hal Wajib Dicek Sebelum Beli
Kompatibilitas Standar 19 Inch dan ETSI
Pastikan panel yang dibeli kompatibel dengan rack 19 inch standar internasional. Di Indonesia, produk yang memenuhi standar ETSI (European Telecommunications Standards Institute) sudah jadi acuan bagi banyak data center dan server room korporat.

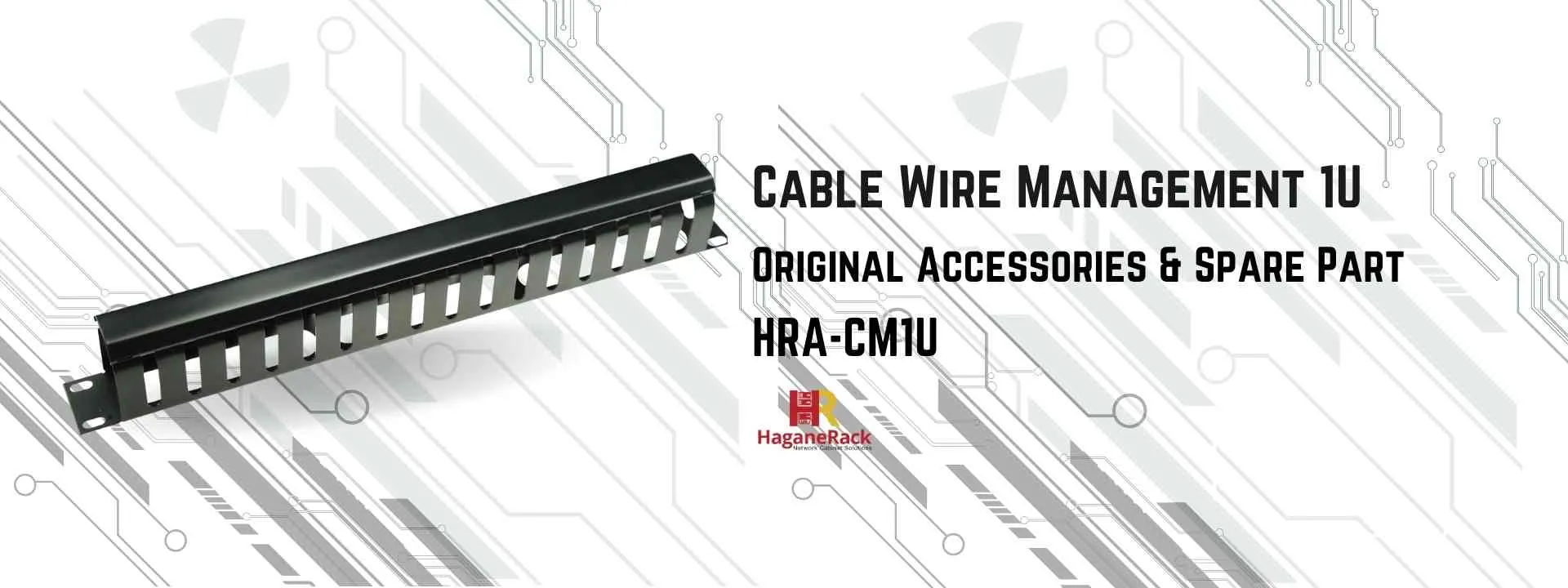

Produk seperti Cable Wire Management 1U HRA-CM1U dari HaganeRack dirancang kompatibel dengan rack 19 inch dan memenuhi standar ini. Artinya bisa dipasang di hampir semua merek rack server yang beredar di pasaran Indonesia tanpa perlu modifikasi.
Material, Finishing, dan Kapasitas Kabel
Ada tiga hal yang harus dicek sebelum memutuskan beli:
- Material:Pilih berbahan baja (steel) dengan finishing powder coat. Lebih tahan lama dibanding plastik murni dan tidak mudah berubah bentuk karena beban kabel yang terakumulasi dalam jangka panjang.
- Finishing:Powder coat hitam atau abu-abu adalah standar industri. Tahan gores dan tidak cepat pudar meski di ruangan ber-AC intensif.
- Kapasitas:Perhatikan lebar dan tinggi finger duct atau diameter ring-nya. Makin lebar jalurnya, makin banyak kabel yang bisa dimasukkan tanpa saling berdesakan dan membebani panel.
Tip Penting: Cek apakah produk sudah dilengkapi hardware mounting (screw dan cagenut). Beberapa panel dijual tanpa aksesori ini, dan Anda baru sadar setelah barang sampai di tangan. Pastikan sebelum checkout.
Cara Memasang Cable Wire Management 1U di Rack Server
Kabar baiknya: proses pemasangannya tidak membutuhkan keahlian khusus. Total waktu untuk satu panel biasanya kurang dari 10 menit.
- Tentukan posisi panel di dalam rack. Biasanya ditempatkan tepat di atas atau di bawah switch atau patch panel yang kabelnya perlu dikelola.
- Pasang cagenut di lubang rack sesuai posisi yang dipilih. Gunakan alat cagenut jika ada, supaya tangan tidak lecet.
- Kencangkan panel dengan screw M6 bawaan di kedua sisi, kiri dan kanan. Jangan terlalu kencang agar tidak merusak ulir cagenut.
- Masukkan kabel melalui finger duct atau ring secara teratur. Urutkan dari kiri ke kanan sesuai nomor port perangkat di atasnya untuk memudahkan identifikasi.
- Ikat kabel dengan velcro strap, bukan zip tie permanen. Velcro bisa dibuka dan dipasang ulang tanpa memotong, jauh lebih ramah saat maintenance mendatang.
- Pasang cover panel jika ada. Tutup rapat dan pastikan tidak ada kabel yang terjepit di sela-sela.
Satu catatan gitu lho: jangan paksakan kabel terlalu banyak ke dalam satu panel. Kalau sudah terasa padat, tambahkan panel kedua di posisi lain. Lebih baik pakai dua panel yang longgar daripada satu panel yang penuh sesak dan akhirnya memblokir aliran udara juga.
Beli Cable Wire Management 1U di Indonesia: Mulai dari Mana?
Pasar aksesori rack di Indonesia cukup ramai. Tapi tidak semua produk yang beredar punya konsistensi material dan dimensi yang benar-benar sesuai standar 19 inch.
Salah satu referensi yang layak dicek adalah Cable Wire Management 1U HRA-CM1U dari HaganeRack. HaganeRack berdiri sejak 2016 dan fokus pada distribusi rack server serta aksesori jaringan untuk pasar Indonesia, dengan produk yang sudah kompatibel standar 19 inch dan ETSI.
Kalau kebutuhan Anda tidak hanya cable management, HaganeRack juga menyediakan berbagai aksesori lain, dari brush panel, blank panel, cable ring, hingga PDU, dalam satu katalog aksesori rack yang lengkap. Praktis untuk belanja sekaligus tanpa perlu berburu ke banyak toko berbeda.
Dan satu hal terakhir yang sering diremehkan: tanyakan selalu apakah produk sudah termasuk mounting hardware. Beberapa panel dijual tanpa screw dan cagenut. Anda baru sadar setelah barang tiba, dan terpaksa pesan lagi secara terpisah.
Rack server yang rapi hari ini bisa kembali berantakan dalam tiga bulan kalau tidak ada sistem yang jelas sejak awal.
Manajemen kabel bukan pekerjaan sekali jadi. Cable wire management 1U adalah pondasinya. Dari sana, kerapian bisa dijaga, troubleshooting jadi cepat, dan yang lebih penting, suhu komponen Anda tetap dalam batas aman. Kebayang kan bedanya?
