Cantilever Shelf Rack, Fungsi, Ukuran, dan Cara Memilihnya
Kenapa rack yang isinya mahal tetap sering bikin perangkat kecil terasa sumpek. Sering masalahnya bukan di server, melainkan di pemilihan Cantilever Shelf Rack yang asal ambil. Pada halaman produk HRA-CS1UP, Hagane Rack mencantumkan shelf ini sebagai aksesori rack dengan tinggi 1U, depth 350 mm, dan width 600 mm.
Cantilever Shelf Rack dipakai saat Anda perlu menaruh perangkat yang tidak punya telinga rack, atau tidak dirancang untuk dibaut langsung ke rail. Di titik ini, shelf bukan pelengkap manis. Ia jadi fondasi fisik untuk beban, stabilitas, dan ruang napas perangkat di dalam cabinet.
Masalahnya, banyak orang fokus ke harga dulu. Menurut saya, itu kebiasaan yang bikin repot belakangan, karena salah pilih depth atau salah baca airflow jauh lebih mahal daripada selisih harga shelf.
Apa Itu Cantilever Shelf Rack dan Fungsinya
Cantilever Shelf Rack adalah shelf yang ditopang dari bagian belakang atau titik mounting tertentu, tanpa penopang depan penuh seperti fixed shelf empat titik. Panduan NavePoint menyebut cantilever shelf sebagai tipe shelf yang paling umum, terutama untuk rack 2 post, walau tetap bisa dipakai di 4 post rack atau enclosure.
Fungsi utamanya sederhana. Anda menaruh perangkat non rackmount secara rapi di dalam rak server, lalu menjaga perangkat itu tetap stabil saat rack digeser, ditata ulang, atau dibuka untuk maintenance.
Perangkat yang paling sering ditempatkan di Cantilever Shelf Rack antara lain router, switch, battery backup atau UPS kecil, serta test gear. Jadi, shelf ini relevan untuk ruang server, jaringan kantor, lab, hingga instalasi CCTV yang butuh perangkat tambahan di luar unit rackmount penuh.
Lucunya, istilah cantilever sering bikin orang nyasar ke artikel rak gudang untuk pipa dan kayu. Padahal dalam konteks rack server, yang Anda cari adalah shelf ringkas untuk perangkat IT, bukan lengan rak industri.
Cantilever Shelf Rack untuk Perangkat Apa Saja
Agar lebih gampang, ini daftar perangkat yang paling masuk akal ditaruh di Cantilever Shelf Rack:
- Router atau firewall desktop yang tidak punya kit rackmount.
- Switch kecil atau appliance jaringan ringan.
- UPS mini, battery pack kecil, atau adaptor daya khusus.
- Mini PC, NVR kecil, modem, atau converter yang dipakai sebagai perangkat pendukung.
- Alat ukur jaringan dan test gear yang tidak dipasang permanen.
Nah, kuncinya bukan nama perangkatnya. Kuncinya ada pada tiga hal, ukuran fisik, berat, dan panas yang dibuang perangkat itu ke ruang rack.
Kalau perangkat Anda sering dicabut pasang, sliding shelf biasanya lebih enak. Kalau perangkat dipasang lalu jarang disentuh, Cantilever Shelf Rack atau fixed shelf lebih masuk akal.

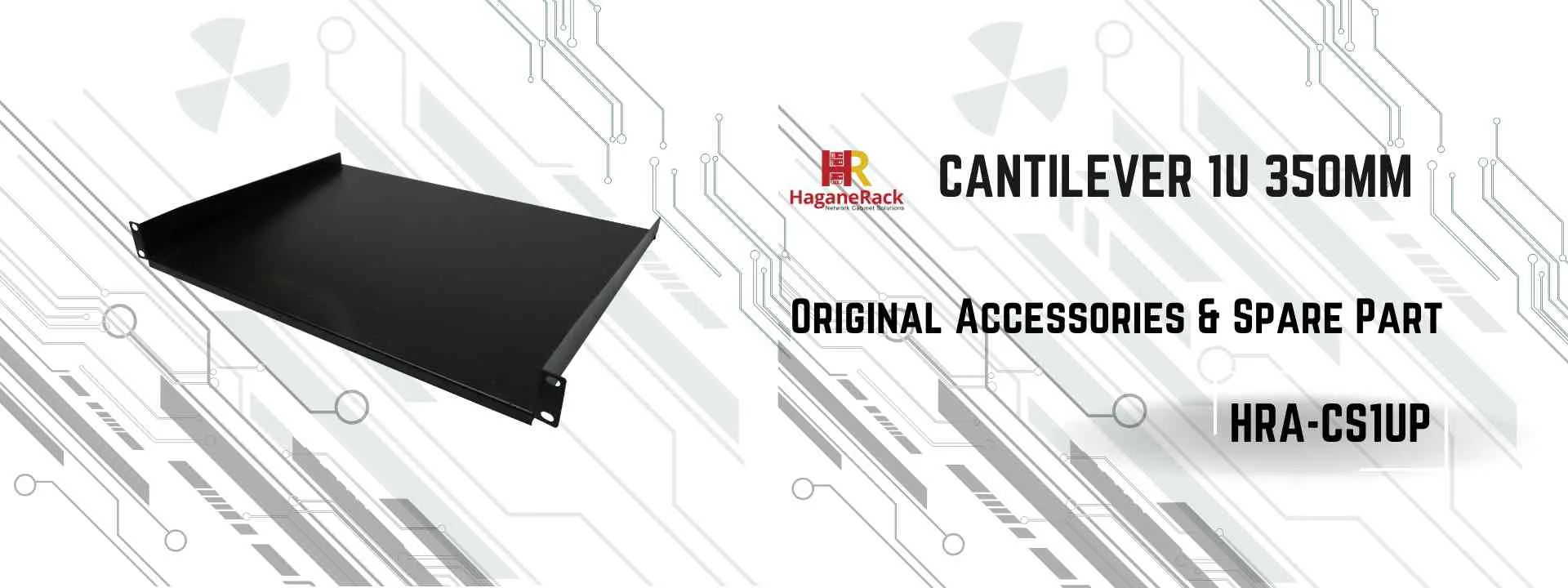

Spesifikasi Cantilever Shelf Rack 1U 350 mm Plain
Pada produk HRA-CS1UP, Hagane Rack menulis spesifikasi utama berupa tinggi 1U, depth 350 mm, width 600 mm, dan kategori Accessories Rack. Di listing Monotaro, model yang sama juga ditampilkan dengan berat produk 0,5 kg dan harga Rp129.900 pada halaman yang diperbarui 27 Mei 2025.
Sedikit fakta yang jarang dibahas, 1U itu setara 44,45 mm menurut satuan rack unit. Angka kecil ini penting karena 1U berarti Anda hanya mengambil satu slot vertikal di rack, jadi shelf seperti ini cocok saat ruang U di cabinet sudah ketat.
Berikut ringkasan data produk dan implikasinya untuk penggunaan sehari-hari. Data diambil dari halaman produk Hagane Rack dan listing Monotaro untuk model HRA-CS1UP.
| Spesifikasi | Nilai | Implikasi praktis |
|---|---|---|
| Product code | HRA-CS1UP | Mudah dicocokkan saat pesan ulang |
| Tipe | Accessories Rack | Dipakai sebagai shelf tambahan, bukan unit aktif |
| Tinggi | 1U | Hemat ruang vertikal |
| Depth | 350 mm | Cocok untuk perangkat dangkal sampai menengah |
| Width | 600 mm | Perlu dicocokkan dengan kabinet dan ruang samping |
| Berat produk | 0,5 kg | Shelf-nya sendiri ringan |
| Harga referensi listing | Rp129.900 | Memberi patokan anggaran awal |
Angka 350 mm sering terasa pas untuk perangkat jaringan yang tidak terlalu panjang. Tapi kalau perangkat Anda dalam, plus kepala kabel power atau patch cord menonjol ke belakang, ruang 350 mm cepat habis.
Dan di sinilah banyak orang salah hitung. Mereka mengukur body perangkat, tapi lupa memberi ruang untuk tekukan kabel dan colokan daya.
Arti plain pada Cantilever Shelf Rack
Kata plain di nama produk berarti permukaan shelf tidak berlubang seperti vented shelf. Secara visual memang rapi, tapi untuk perangkat yang buang panas ke bawah atau butuh sirkulasi ekstra, vented shelf biasanya lebih ramah airflow karena lubangnya membantu aliran udara dan pelepasan panas.
Kalau mau analogi yang agak aneh tapi pas, memakai shelf plain untuk perangkat panas di cabinet padat itu seperti menaruh talenan di depan kipas angin. Udara masih bergerak, tapi napasnya jadi pendek.
Cara Memilih Cantilever Shelf Rack yang Sesuai
Mulai dari ukuran rack dan ukuran perangkat. Panduan pemilihan shelf menekankan shelf harus cukup lebar dan cukup dalam untuk perangkat, sambil menyisakan ruang bagi radius kabel dan routing.
Setelah itu, hitung berat dengan jujur. NavePoint mencatat model cantilever standar 1U dan 2U umumnya menahan 22 sampai 55 lbs, atau sekitar 10 sampai 25 kg, sedangkan model center-mount untuk perangkat lebih berat bisa mencapai 110 sampai 132 lbs, sekitar 50 sampai 60 kg.
Angka itu penting karena orang sering melihat shelf 1U yang tipis lalu mengira semua shelf tipis punya batas aman yang sama. Padahal kapasitas tergantung desain mounting, jumlah titik tumpu, dan jenis rack yang dipakai.
Lalu cek kebutuhan akses. Kalau Anda harus sering tarik perangkat untuk bersih-bersih, cabut kabel, atau troubleshooting, sliding shelf lebih nyaman. Kalau perangkat cenderung diam di tempat, Cantilever Shelf Rack sudah cukup dan biasanya lebih ringkas.
Satu lagi yang sering luput, airflow rack. NavePoint menyarankan vented shelves saat kontrol temperatur penting, karena ventilasi membantu heat dissipation, dan studi 2022 di jurnal Buildings menjelaskan hotspot rack sebagai titik suhu tertinggi di outlet udara, area yang paling dekat dengan risiko kerusakan server.
Studi yang sama menunjukkan perubahan desain pendinginan menurunkan hotspot dari 34,16°C menjadi 30,19°C. Pesannya sederhana, aliran udara di rack itu bukan isu kosmetik. Ia langsung terkait distribusi panas.
Cantilever Shelf Rack dan airflow, bagian yang sering diremehkan
Ini fakta kecil yang jarang muncul di halaman produk. ASHRAE membedakan kelas server umum A1 sampai A4 dengan kelas high-density H1, dan rekomendasi suhu operasi untuk kelas umum adalah 18 sampai 27°C, sedangkan high-density server disarankan 18 sampai 22°C.
Artinya apa. Semakin padat dan panas perangkat Anda, semakin sempit ruang mainnya untuk urusan temperatur. Jadi pilihan antara plain shelf dan vented shelf tidak sesederhana soal tampilan, apalagi bila rack Anda sudah padat dan aliran udaranya pas-pasan.
Kalau perangkat Anda cuma modem kecil atau router ringan yang tidak panas, plain shelf masih masuk akal. Tapi kalau shelf dipakai untuk UPS kecil, mini PC yang terus menyala, atau perangkat jaringan yang bekerja penuh seharian, saya cenderung lebih ketat soal ventilasi.
Cantilever Shelf Rack vs Fixed Shelf vs Sliding Shelf
Biar tidak muter-muter, lihat perbandingan singkat ini. Ringkas, tapi cukup buat menentukan arah belanja.
| Jenis shelf | Karakter utama | Cocok untuk | Titik yang perlu Anda ingat |
|---|---|---|---|
| Cantilever Shelf Rack | Ditopang dari belakang atau titik mounting tertentu, tanpa penopang depan penuh | Perangkat non rackmount ringan sampai menengah | Ringkas, umum dipakai, pas untuk perangkat yang jarang dipindah |
| Fixed shelf 4-post | Terkunci di empat rail dan lebih kaku | Perangkat yang lebih berat atau butuh tumpuan stabil | Umumnya punya kapasitas lebih tinggi |
| Sliding shelf | Bisa ditarik keluar | Perangkat yang sering diakses | Maintenance lebih gampang, ruang gerak lebih besar |
Panduan NavePoint menulis 4-post rack shelf punya kapasitas lebih tinggi, sekitar 99 sampai 242 lbs tergantung model. Jadi kalau perangkat Anda berat, fixed shelf empat titik sering jadi opsi yang lebih aman daripada Cantilever Shelf Rack tipis 1U.
Tapi ada sisi lain. Kalau rack Anda sempit, anggaran ketat, dan perangkat yang disimpan tidak berat, Cantilever Shelf Rack sering terasa paling efisien. Gitu lho, bentuknya sederhana, tapi efeknya besar untuk kerapian dan pemakaian ruang U.
Kelebihan dan batasan Cantilever Shelf Rack
Kelebihan pertama ada pada efisiensi ruang. Shelf 1U seperti HRA-CS1UP tidak makan banyak slot vertikal, jadi Anda masih punya ruang untuk patch panel, PDU, atau switch di atas dan bawahnya.
Kelebihan kedua ada pada fleksibilitas perangkat. Saat perangkat belum punya bracket rackmount, Cantilever Shelf Rack membuatnya tetap rapi tanpa harus memaksa modifikasi casing atau akrobat kabel.
Kelebihan ketiga ada pada biaya awal. Referensi listing Monotaro untuk HRA-CS1UP menunjukkan harga Rp129.900, jadi barrier masuknya rendah untuk kelas aksesori rack dasar.
Batasannya juga jelas. Shelf plain tidak memberi bantuan airflow sebesar vented shelf, depth 350 mm tidak cocok untuk semua perangkat, dan kapasitas beban shelf 1U tidak boleh ditebak asal.
Harga, use case, dan posisi HRA-CS1UP
Kalau dibaca dingin, HRA-CS1UP berada di posisi menarik. Ia bukan shelf untuk beban brutal, tetapi pas untuk kebutuhan harian yang sering muncul di rak server kecil sampai menengah, terutama saat Anda butuh shelf 1U plain dengan depth 350 mm.
Use case yang paling masuk akal adalah perangkat jaringan ringan, mini appliance, atau alat pendukung yang tidak dipasang permanen dengan rail kit. Pada konteks ini, halaman produk HRA-CS1UP dari Hagane Rack layak dijadikan titik cek spesifikasi sebelum belanja, terutama untuk memastikan tinggi 1U dan kedalaman 350 mm sesuai dengan kabinet Anda.
Yang penting, jangan berhenti di nama produk. Cocokkan lagi dengan dimensi perangkat, arah colokan, berat aktual, dan suhu kerja rack.
Pertanyaan yang paling sering dicari soal Cantilever Shelf Rack
Apakah Cantilever Shelf Rack cocok untuk UPS kecil
Cocok, selama berat UPS masih masuk batas shelf dan kedalamannya tidak melebihi ruang yang tersedia. Untuk perangkat yang lebih berat, panduan shelf menyarankan model center-mount atau 4-post shelf dengan kapasitas lebih tinggi.
Apakah shelf plain selalu buruk untuk perangkat panas
Tidak selalu. Tapi bila kontrol temperatur penting, vented shelf lebih disarankan karena membantu airflow dan heat dissipation.
Apakah 1U cukup
Untuk banyak perangkat pendukung, iya. Karena 1U hanya 44,45 mm, ia efisien untuk rack yang padat, selama tinggi perangkat memang muat dan sirkulasi udaranya masih aman.
Kapan harus pindah ke fixed shelf
Saat perangkat lebih berat, lebih dalam, atau perlu tumpuan empat titik yang lebih kaku. Di kelas itu, fixed shelf 4-post biasanya lebih pas daripada Cantilever Shelf Rack.
Kalau dicari satu patokan paling praktis, begini. Pilih Cantilever Shelf Rack saat perangkat Anda ringan sampai menengah, tidak punya rackmount kit, dan Anda butuh shelf 1U yang hemat ruang. Pilih opsi lain saat beban berat, akses sering, atau airflow sudah berada di titik rawan.
