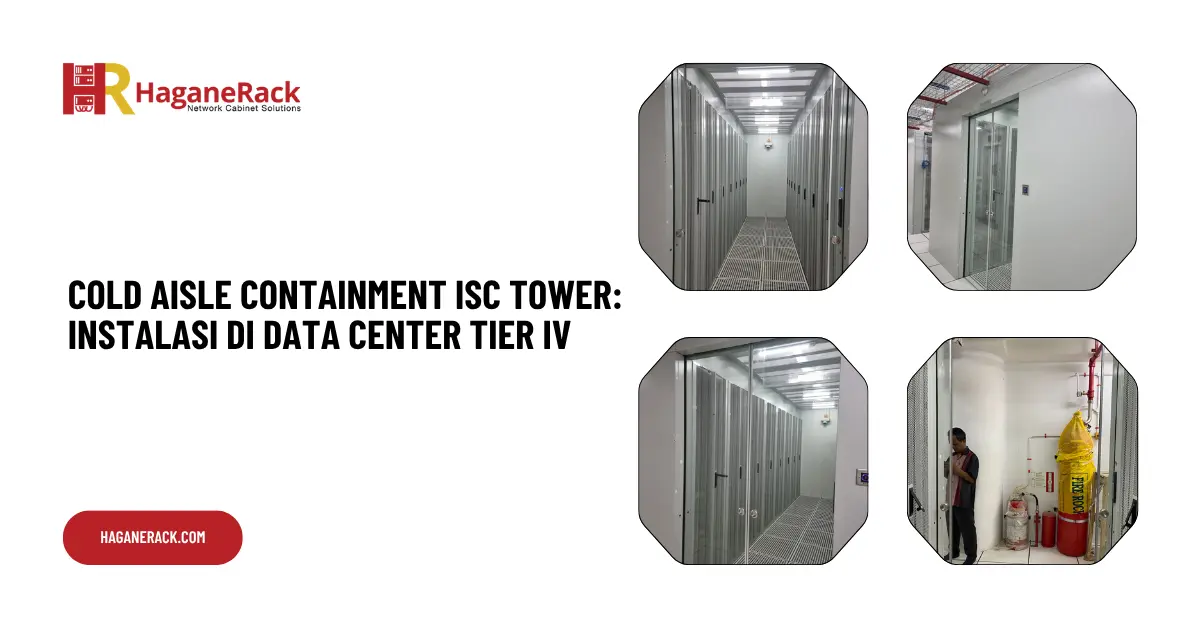

Cold Aisle Containment ISC Tower: Instalasi di Data Center Tier IV
26,3 menit. Itu adalah batas maksimum downtime per tahun yang diizinkan oleh standar Tier IV Uptime Institute. Bukan per bulan. Per tahun.
ISC Tower, gedung tujuh lantai milik PT Indonesia Super Corridor di Mampang Prapatan, Jakarta Selatan, adalah salah satu dari sedikit fasilitas di Indonesia yang memegang sertifikasi ini secara resmi: Tier IV Certified Design (TCDD) dan Tier IV Certified Facility (TCCF) dari Uptime Institute, yang diraih pada 22 Februari 2024.
Haganerack Indonesia dipercaya untuk mengerjakan instalasi cold aisle containment dan rack server heavy duty di lantai 4 fasilitas ini. Artikel ini mendokumentasikan bagaimana proyek itu dikerjakan di dalam gedung yang standar operasionalnya tidak memberikan ruang untuk satu kesalahan pun.
Profil Fasilitas: ISC Tower Bukan Data Center Biasa
PT Indonesia Super Corridor (ISC) merupakan bagian dari PT Cyber Network Indonesia (CNI) Group yang beroperasi sejak 2008. ISC Tower berlokasi di Jl. Hj. Tuty Alawiyah No.1A, Duren Tiga, Mampang Prapatan, Jakarta Selatan, dengan kapasitas hingga 750 rack dan pasokan daya mencapai 20 MW.
Fasilitas ini memegang SLA colocation 99,995%, sebuah angka yang secara teknis hanya bisa dijanjikan oleh fasilitas dengan redundansi penuh 2N pada seluruh sistem kritikal: kelistrikan, pendinginan, jaringan, dan keamanan fisik.
Portofolio sertifikasi ISC Tower mencakup ISO 27001, ISO 14001, ISO 45001, ISO 9001, PCI DSS, SOC 1, SOC 2, dan SOC 3. Semua angka dan sertifikasi itu bukan dekorasi dinding. Itu adalah kontrak operasional dengan ratusan tenant colocation yang menaruh workload kritis mereka di dalam gedung ini setiap harinya.
Cold Aisle Containment ISC Tower: Konteks Proyek di Lt.4
Instalasi Cold Aisle Containment ISC Tower di lantai 4 bukan sekadar pekerjaan pemasangan panel. Ini adalah proyek yang dikerjakan di tengah lingkungan colocation yang hidup dan beroperasi penuh, dikelilingi oleh rack-rack tenant lain yang masing-masing menjalankan workload yang tidak boleh terganggu satu detik pun. Itulah yang membuat proyek ini berbeda dari hampir semua instalasi containment lainnya.
Di server room perusahaan atau instansi pemerintah, kesalahan teknis berdampak pada satu entitas. Di fasilitas Tier IV colocation, satu kesalahan instalasi bisa memicu klaim SLA violation dari puluhan tenant sekaligus.
Scope proyek di Lt.4 ISC Tower mencakup instalasi sistem cold aisle containment lengkap beserta penempatan unit close rack heavy duty yang menjadi bagian dari konfigurasi rack di lantai tersebut.
Mengapa Tier IV Membutuhkan Containment yang Dirancang Khusus
Apa itu cold aisle containment di konteks Tier IV? Cold aisle containment adalah sistem isolasi fisik yang menutup lorong dingin di antara baris rack server sehingga udara dingin dari unit CRAC langsung masuk ke sisi intake perangkat tanpa bercampur dengan udara panas.
Di fasilitas Tier IV, sistem ini bukan tambahan, ini adalah bagian integral dari arsitektur termal yang harus memenuhi standar ASHRAE Thermal Guidelines kelas A1 hingga A2, dengan suhu inlet server yang dijaga konsisten di antara 15 dan 27 derajat Celsius.
Penelitian Capozzoli dan Primiceri yang diterbitkan dalam jurnal Energy Procedia (2015, DOI: 10.1016/j.egypro.2015.12.168) menunjukkan bahwa sistem containment yang dirancang dengan baik mampu menurunkan konsumsi energi pendinginan antara 20 hingga 45 persen dibandingkan konfigurasi tanpa containment.
Untuk fasilitas berdaya 20MW seperti ISC Tower, penurunan 20 persen saja pada komponen pendinginan berarti efisiensi operasional yang sangat signifikan secara finansial.
Untuk memahami prinsip dasarnya sebelum masuk ke detail teknis proyek, pembacaan tentang pengertian data center containment memberikan fondasi yang cukup.
Kenapa Cold Aisle, Bukan Hot Aisle?
Pilihan antara cold aisle dan hot aisle containment selalu menjadi diskusi awal di setiap proyek Tier IV. Di ISC Tower Lt.4, cold aisle containment dipilih karena satu alasan teknis yang tidak bisa diabaikan: susunan unit CRAC di lantai tersebut mengarahkan aliran udara dingin dari bawah lantai ke atas melalui perforated floor tile, yang secara langsung mendukung arsitektur cold aisle untuk menerima dan mengarahkan udara tersebut. Selain itu, cold aisle containment memberikan lingkungan kerja yang aman bagi teknisi yang harus masuk ke dalam containment untuk mengakses sisi depan rack.
Di lorong panas yang tidak terkurung, suhu bisa melampaui 40 derajat Celsius. Itu risiko keselamatan kerja yang tidak perlu. Seluruh ekosistem produk data center containment Haganerack, termasuk kedua varian ini, dirancang agar kompatibel satu sama lain sehingga ekspansi atau perubahan konfigurasi di masa depan bisa dilakukan tanpa harus memulai dari nol.
Spesifikasi Rack Server Heavy Duty yang Digunakan
Untuk proyek ISC Tower Lt.4, rack yang dipilih berasal dari lini close rack heavy duty Haganerack. Keputusan ini tidak diambil berdasarkan preferensi estetika. Ini keputusan teknis murni yang didorong oleh tiga parameter: beban statis, kedalaman perangkat, dan kompatibilitas dengan sistem containment.
| Spesifikasi | Close Rack Heavy Duty 42U (HR4212HD) | Close Rack Heavy Duty 45U (HR4512HD) |
|---|---|---|
| Tinggi | 42U | 45U |
| Kedalaman | 1200mm | 1200mm |
| Beban Statis | 1.500 kg | 1.500 kg |
| Material | Cold Rolled Steel | Cold Rolled Steel |
| Pintu | Perforated | Perforated |
| Standar | ETSI EN 300 119, EIA-310 | ETSI EN 300 119, EIA-310 |
| Sistem Kunci | Safety Lock | Safety Lock |
Spesifikasi kedua unit di atas, Close Rack Heavy Duty 42U HR4212HD dan Close Rack Heavy Duty 45U HR4512HD, dipilih dengan pertimbangan bahwa server-server generasi terkini yang masuk ke fasilitas colocation Tier IV memiliki chassis yang panjang dan berat. Depth 1200mm memberikan ruang yang cukup untuk server dengan chassis hingga 1000mm sekaligus menyisakan ruang manajemen kabel di bagian belakang tanpa memaksa kabel menekuk pada sudut yang berbahaya.
Kapasitas beban 1.500 kg per unit bukan angka yang berlebihan di konteks colocation. Blade server chassis, storage array berisi disk penuh, dan UPS internal bisa dengan mudah mendekati atau melampaui batas beban rack kelas standar.
Di lingkungan Tier IV di mana penggantian rack karena kegagalan struktural adalah skenario yang tidak bisa diizinkan terjadi, margin beban ini adalah kebutuhan, bukan kemewahan.
Untuk perbandingan mendalam antara kedua kelas rack sebelum keputusan pengadaan, artikel tentang perbedaan close rack standar dan heavy duty memberikan analisis teknis dan perhitungan biaya jangka panjang yang bisa menjadi referensi sebelum spesifikasi difinalisasi.
Tantangan Terbesar: Instalasi di Lingkungan Colocation yang Hidup
Di sinilah proyek ISC Tower Lt.4 memiliki kompleksitas yang tidak dimiliki oleh hampir semua proyek instalasi containment yang pernah dikerjakan Haganerack sebelumnya. Seluruh pekerjaan dilakukan di lingkungan yang diisi tenant aktif. Tidak ada opsi untuk mengosongkan lantai. Tidak ada jendela pemeliharaan yang bisa dipakai untuk mematikan sistem pendinginan.
Seluruh keputusan teknis, dari pemasangan satu panel dinding sampai mengencangkan satu bracket, harus dikerjakan dengan presisi yang tidak mentoleransi getaran berlebih, gangguan aliran udara sementara, atau perubahan tekanan ruangan yang bisa mempengaruhi suhu rack tetangga meskipun hanya beberapa menit.
Ini adalah level koordinasi yang berbeda secara fundamental. Tim teknis Haganerack menetapkan tiga aturan kerja yang tidak bisa dilanggar selama instalasi berlangsung: tidak ada alat berat yang menimbulkan getaran mekanis di lantai, tidak ada perubahan posisi perforated floor tile yang mempengaruhi aliran udara ke rack aktif di sekitar area kerja, dan setiap segmen panel yang dipasang harus langsung diseal pada hari yang sama, tidak boleh dibiarkan terbuka melewati satu shift kerja.
Koordinasi dengan Fasilitas Management ISC
Proyek ini tidak bisa dikerjakan secara unilateral. Tim teknis Haganerack berkoordinasi langsung dengan fasilitas management ISC Tower untuk setiap tahap pekerjaan. Jadwal instalasi diselaraskan dengan periode traffic tenant yang paling rendah, biasanya dini hari antara pukul 01.00 hingga 05.00, meskipun fasilitas Tier IV secara definisi tidak pernah benar-benar sepi.
Fasilitas management ISC menyediakan satu orang dari tim teknis mereka yang hadir selama seluruh durasi instalasi sebagai observer dan point of escalation jika ada kondisi teknis yang membutuhkan keputusan cepat di lapangan.
Prosedur ini bukan permintaan Haganerack. Ini adalah standar operasional ISC Tower yang berlaku untuk semua pekerjaan fisik di lantai colocation mereka. Koordinasi ini menjadi faktor paling penting yang membuat proyek berjalan sesuai jadwal tanpa satu pun insiden yang mempengaruhi tenant lain di lantai yang sama.
Komponen Cold Aisle Containment yang Diinstalasi
Sistem cold aisle containment yang dipasang di ISC Tower Lt.4 menggunakan konfigurasi penuh yang mencakup seluruh lini produk containment Haganerack yang relevan untuk lingkungan Tier IV.
Modular cold aisle containment menjadi tulang punggung sistem, dengan panel-panel yang difabrikasi sesuai dengan dimensi aktual lorong di lantai 4, bukan berdasarkan dimensi nominal dari gambar as-built yang sering kali tidak sepenuhnya akurat setelah bertahun-tahun penambahan rack dan perangkat.
Cold aisle end door containment dipasang di kedua ujung lorong dengan konfigurasi automatic sliding door yang terintegrasi dengan sistem access control ISC Tower. Pintu yang menutup otomatis ini adalah elemen yang paling sering diabaikan dalam instalasi containment yang dikerjakan terburu-buru, dan justru merupakan titik bocor udara terbesar jika tidak berfungsi sempurna.
Berikut daftar komponen lengkap yang diinstalasi di Lt.4:
- Panel dinding modular dengan gasket seal di setiap joint antar panel dan di titik pertemuan panel dengan atap rack.
- Roof panel otomatis dengan integrasi fire suppression yang memungkinkan panel membuka penuh secara otomatis saat sistem pemadam diaktifkan.
- Automatic sliding end door di kedua ujung lorong, dikonfigurasi dengan sensor proximity dan sistem akses yang kompatibel dengan access control ISC Tower.
- Cable pass-through dengan gasket fleksibel di setiap titik kabel yang melewati dinding panel, mencegah kebocoran udara di titik yang paling sering terlewat.
- Automatic lamp sensor untuk pencahayaan internal containment yang hanya aktif saat ada personel di dalam lorong.
- Blanking panel di setiap slot U yang kosong pada rack, untuk mencegah udara panas dari sisi belakang rack menembus ke sisi intake melalui slot yang tidak terisi.
Proses Instalasi Step by Step
Pekerjaan instalasi di ISC Tower Lt.4 dibagi menjadi fase-fase kecil yang masing-masing bisa diselesaikan dalam satu periode kerja tanpa meninggalkan sistem dalam kondisi terbuka.
- Thermal baseline survey di seluruh titik kritis Lt.4 selama 48 jam menggunakan data logger suhu, sebelum pekerjaan fisik apapun dimulai. Peta termal ini menjadi dokumen referensi untuk membuktikan perubahan setelah sistem beroperasi.
- Pengukuran presisi milimeter pada dimensi aktual lorong, ketinggian rack, posisi perforated floor tile, dan lokasi seluruh jalur kabel yang melintas di area kerja.
- Fabrikasi custom komponen berdasarkan hasil pengukuran. Panel dengan dimensi non-standar diproduksi terlebih dahulu sebelum tim turun ke lapangan, sehingga tidak ada pekerjaan fabrikasi yang dilakukan di dalam gedung.
- Instalasi bracket dan rangka atap tanpa menggunakan alat yang menimbulkan getaran mekanis berlebih, dikerjakan segmen per segmen dari ujung lorong yang paling jauh dari aktivitas tenant.
- Pemasangan panel dinding dengan immediate sealing di setiap joint pada hari yang sama, tidak dibiarkan terbuka melewati satu shift.
- Instalasi end door dan konfigurasi sistem otomatis, termasuk uji fungsi sliding door dan integrasi dengan access control ISC Tower.
- Pemasangan blanking panel di semua slot kosong pada seluruh rack yang masuk dalam konfigurasi containment.
- Thermal measurement pasca instalasi di titik yang identik dengan baseline survey, untuk dokumentasi perubahan profil termal yang terukur.
- Sign-off bersama fasilitas management ISC Tower setelah semua checklist commissioning terpenuhi, termasuk uji kebocoran udara dan simulasi aktivasi fire suppression untuk memverifikasi respons roof panel otomatis.
Hasil Teknis yang Terukur Setelah Sistem Beroperasi
Perubahan yang paling langsung terukur setelah sistem cold aisle containment beroperasi penuh adalah pada suhu inlet server di dalam lorong yang dikurung. Suhu yang sebelumnya naik secara gradual dari depan ke tengah lorong akibat kontaminasi udara panas kini terstabilisasi mendekati set point CRAC di seluruh panjang lorong.
| Parameter | Kondisi Sebelum | Kondisi Sesudah |
|---|---|---|
| Profil suhu inlet | Tidak konsisten, naik di tengah lorong | Konsisten di sepanjang lorong |
| Hot spot terdeteksi | Ada di beberapa titik | Tidak terdeteksi |
| Efisiensi unit CRAC | Set point harus diturunkan untuk kompensasi | Set point dapat dinaikkan ke kondisi optimal |
| Integritas keamanan fisik | Akses terbuka | Access control + audit trail lengkap |
| Kebocoran udara | Terdeteksi di beberapa titik joint | Nol setelah sealing dan commissioning |
Perubahan pada set point CRAC adalah yang paling signifikan secara operasional. Ketika udara yang dikembalikan ke unit pendinginan adalah udara panas bersih, bukan campuran, unit dapat beroperasi pada efisiensi yang lebih tinggi dengan konsumsi energi yang lebih rendah.
Di fasilitas 20MW seperti ISC Tower, bahkan persentase efisiensi kecil pada komponen pendinginan memiliki dampak finansial yang terasa dalam tagihan listrik bulanan. Haganerack sebelumnya mengerjakan proyek containment serupa untuk lembaga pemerintahan, termasuk instalasi di Direktorat Jenderal Pajak yang mendokumentasikan proses yang serupa di lingkungan infrastruktur kritis negara.
Apa yang Membedakan Proyek Colocation Tier IV dari Proyek Lainnya
Proyek di ISC Tower Lt.4 mengajarkan satu hal yang tidak bisa dipelajari dari buku teks atau dokumentasi teknis manapun: instalasi di fasilitas colocation Tier IV adalah disiplin yang berbeda, bukan versi yang lebih sulit dari instalasi di server room biasa. Di server room perusahaan atau instansi, scope of impact sebuah kesalahan terbatas pada satu organisasi.
Di colocation Tier IV, setiap tindakan yang salah berpotensi mempengaruhi puluhan tenant yang masing-masing memiliki SLA mereka sendiri dengan ISC Tower. Itu multiplier effect yang tidak ada di proyek lain. Ini adalah konteks yang perlu dipahami oleh siapapun yang sedang merencanakan ukuran rak data center yang optimal untuk fasilitas colocation, karena pilihan dimensi dan jenis rack akan berdampak langsung pada kelayakan instalasi sistem containment di masa depan tanpa harus mengganggu operasional yang sudah berjalan.
Relevansi untuk Pengelola Data Center dan Colocation di Indonesia
Pertumbuhan kebutuhan data center di Indonesia terus meningkat. Fasilitas-fasilitas baru bermunculan, dan fasilitas yang sudah ada terus menambah kapasitas. Tapi tidak semua penambahan kapasitas disertai perencanaan termal yang memadai sejak awal.
Cold aisle containment yang dipasang saat fasilitas sedang dalam tahap awal pengoperasian jauh lebih mudah dan murah dibandingkan retrofit yang harus dikerjakan di lingkungan yang sudah penuh tenant aktif seperti di ISC Tower.
Pengalaman di Lt.4 ISC Tower membuktikan bahwa retrofit tetap bisa dilakukan dengan standar kualitas yang tidak berkompromi, tapi itu membutuhkan perencanaan yang jauh lebih teliti dan tim yang sudah terbiasa dengan constraint operasional colocation. Untuk fasilitas dengan kepadatan rack yang sangat tinggi dan kebutuhan airflow maksimal, open rack data center juga bisa menjadi pertimbangan sebagai alternatif atau pelengkap close rack dalam konfigurasi tertentu.
Sedangkan untuk proyek skala pemerintahan dengan constraint yang berbeda, pengalaman Haganerack di proyek Pemkab Tangerang memberikan perspektif yang relevan tentang bagaimana pendekatan yang sama perlu diadaptasi untuk lingkungan yang berbeda.
FAQ
Apa itu Cold Aisle Containment ISC Tower dan mengapa relevan untuk data center Tier IV? Cold Aisle Containment ISC Tower merujuk pada sistem isolasi fisik lorong dingin yang diinstalasi Haganerack di lantai 4 fasilitas PT Indonesia Super Corridor, sebuah data center bersertifikat Tier IV Uptime Institute di Jakarta Selatan. Di fasilitas Tier IV yang memiliki SLA 99,995%, sistem ini adalah komponen termal yang memastikan udara dingin dari unit CRAC terfokus langsung ke sisi intake server tanpa bercampur dengan udara panas, menjaga stabilitas suhu operasional yang menjadi salah satu syarat kepatuhan terhadap standar Uptime Institute.
Apakah cold aisle containment bisa dipasang di fasilitas colocation yang sudah beroperasi penuh tanpa downtime? Ya, dengan kondisi perencanaan yang sangat ketat dan koordinasi intensif dengan manajemen fasilitas. Di ISC Tower Lt.4, seluruh instalasi dilakukan tanpa satu pun downtime pada sistem aktif di lantai tersebut. Kuncinya adalah pengerjaan segmental yang tidak meninggalkan sistem dalam kondisi terbuka melewati satu shift, penggunaan alat yang tidak menimbulkan getaran mekanis berlebih, dan kehadiran perwakilan fasilitas management selama seluruh durasi pekerjaan sebagai observer dan decision point.
Kenapa rack server heavy duty digunakan di fasilitas colocation Tier IV, bukan rack standar? Di lingkungan colocation Tier IV, rack yang mengalami kegagalan struktural tidak bisa diganti begitu saja tanpa prosedur yang rumit dan berpotensi mempengaruhi tenant lain. Rack heavy duty dengan kapasitas beban statis 1.500 kg memberikan margin keamanan yang jauh lebih lebar untuk server-server generasi terkini yang secara fisik semakin berat. Itu adalah investasi pencegahan yang nilainya tidak sebanding jika dibandingkan dengan konsekuensi kegagalan di lingkungan Tier IV.
Apa sertifikasi yang dipegang ISC Tower sebagai fasilitas Tier IV? ISC Tower di Mampang Prapatan, Jakarta Selatan, memegang sertifikasi Tier IV Certified Design (TCDD) dan Tier IV Certified Facility (TCCF) dari Uptime Institute, diraih pada 22 Februari 2024. Selain itu, fasilitas ini juga bersertifikasi ISO 27001, ISO 14001, ISO 45001, ISO 9001, PCI DSS, SOC 1, SOC 2, dan SOC 3. Kapasitas fasilitas mencapai 750 rack dengan pasokan daya 20MW dan SLA colocation 99,995%.
Berapa lama waktu yang dibutuhkan untuk instalasi cold aisle containment di satu lorong di fasilitas Tier IV? Untuk satu lorong di lingkungan colocation aktif seperti ISC Tower, proses instalasi termasuk survey baseline dan commissioning akhir membutuhkan waktu yang lebih panjang dibandingkan instalasi di server room konvensional karena setiap tahap harus diverifikasi sebelum melanjutkan ke tahap berikutnya. Pekerjaan fisik per segmen dikerjakan di luar jam traffic puncak tenant, biasanya pada dini hari, untuk memastikan tidak ada gangguan pada operasional yang sedang berjalan.
Apakah Haganerack bisa mengerjakan proyek cold aisle containment di fasilitas data center lain selain ISC Tower? Ya. Tim Haganerack memiliki pengalaman lintas lingkungan: dari fasilitas colocation Tier IV seperti ISC Tower, data center lembaga pemerintah seperti Direktorat Jenderal Pajak, hingga server room korporat. Setiap lingkungan memiliki constraint yang berbeda dan membutuhkan pendekatan instalasi yang berbeda. Konsultasi teknis awal termasuk thermal survey tersedia sebelum spesifikasi dan jadwal proyek difinalisasi.
Ditulis oleh Tim Teknis Haganerack Indonesia berdasarkan dokumentasi proyek langsung di lapangan. Haganerack Indonesia menyediakan layanan pengadaan, fabrikasi custom, instalasi, dan commissioning untuk sistem rack server dan data center containment di seluruh Indonesia, dengan portofolio yang mencakup fasilitas colocation komersial, lembaga pemerintah, dan enterprise swasta.
Terakhir diperbarui: April 2026
