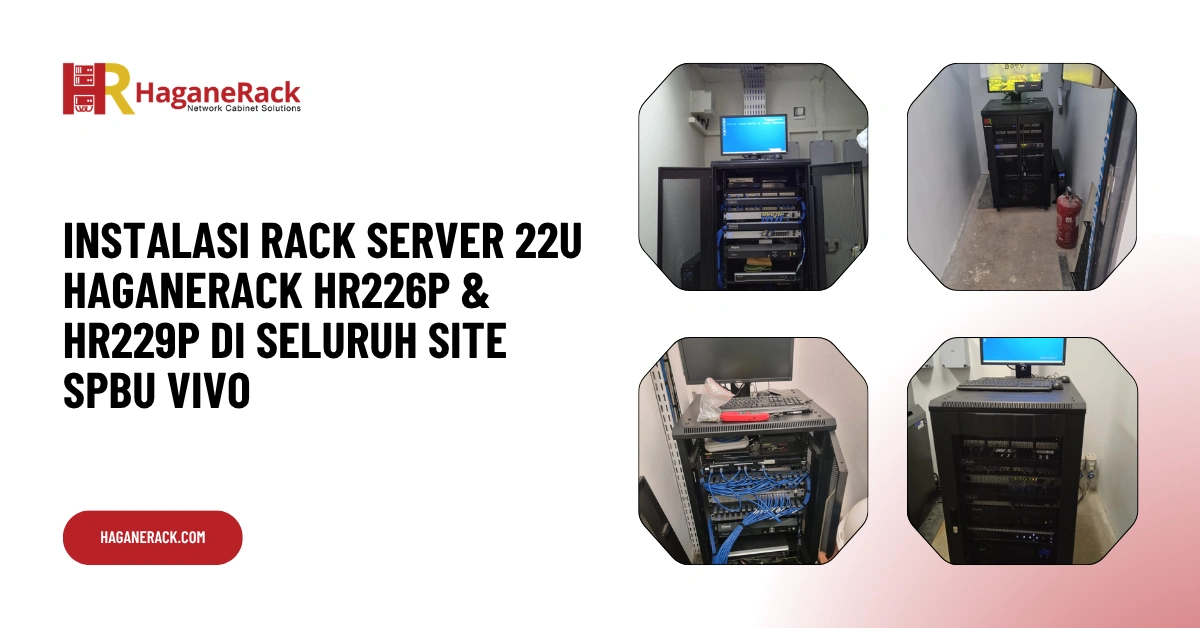

Instalasi Rack Server 22U Haganerack HR226P & HR229P di Seluruh Site SPBU VIVO
Ringkasan Proyek
| Detail | Keterangan |
|---|---|
| Klien | SPBU VIVO — Jaringan Stasiun Bahan Bakar |
| Scope | Multi-site deployment seluruh jaringan SPBU |
| Unit yang digunakan | HR226P (22U / 600mm) & HR229P (22U / 900mm) |
| Tipe instalasi | Standardisasi infrastruktur IT per site |
| Isi rack per site | Router, switch, server transaksi, DVR CCTV, PABX |
| Standar | ETSI EN 300 119, EIA-310 |
| Layanan | Pengadaan + instalasi + commissioning |
Ketika sebuah jaringan ritel berskala nasional memutuskan untuk menstandarisasi infrastruktur IT-nya, tantangannya bukan hanya soal memilih rack server yang tepat — tapi memastikan ratusan site yang tersebar di seluruh Indonesia mendapatkan kualitas instalasi yang identik dan konsisten dari ujung ke ujung.
Itulah yang menjadi inti dari proyek ini: pengadaan dan pemasangan rack server 22U Haganerack di seluruh site SPBU VIVO di Indonesia, menggunakan dua model yang dipilih berdasarkan kondisi ruang teknis masing-masing site — HR226P untuk lokasi dengan ruang terbatas, dan HR229P untuk lokasi dengan kebutuhan perangkat lebih banyak.
Artikel ini mendokumentasikan proses, pertimbangan teknis, dan pelajaran lapangan dari proyek multi-site scale ini.
Mengapa SPBU Butuh Rack Server?
Bagi yang belum familier dengan infrastruktur IT di stasiun pengisian bahan bakar modern, mungkin terasa aneh melihat rack server di sebuah SPBU. Kenyataannya, SPBU berjaringan nasional seperti VIVO menjalankan sistem IT yang cukup kompleks di setiap site-nya.
Di setiap SPBU VIVO, setidaknya ada perangkat-perangkat berikut yang perlu dikelola secara terpusat:
- Server transaksi / POS — memproses setiap transaksi penjualan BBM dan produk convenience store, terhubung ke sistem ERP pusat secara real-time
- Router dan switch jaringan — mengelola koneksi internet site, VPN ke kantor pusat, dan komunikasi antar perangkat dalam satu site
- DVR / NVR CCTV — merekam dan menyimpan footage dari puluhan kamera keamanan 24 jam, termasuk di area dispenser, area kasir, dan perimeter site
- Perangkat PABX / komunikasi — sistem telepon internal dan komunikasi antar shift
- Modem dan perangkat ISP — koneksi internet utama dan backup (dual ISP) yang menjadi keharusan untuk operasional yang tidak boleh down
Semua perangkat ini membutuhkan tempat yang aman, terorganisir, berventilasi, dan mudah diakses oleh teknisi saat maintenance. Tanpa rack server yang proper, perangkat-perangkat ini biasanya berakhir ditumpuk di meja atau digantung di dinding dengan kabel yang berantakan — kondisi yang berisiko dari segi keandalan maupun keamanan fisik.
Profil Klien: SPBU VIVO Indonesia
VIVO adalah jaringan SPBU swasta nasional yang beroperasi dengan standar layanan seragam di seluruh jaringannya. Model bisnis ini menuntut konsistensi operasional yang ketat — setiap site harus beroperasi dengan cara yang sama, melaporkan data dengan format yang sama, dan dijaga oleh sistem keamanan dengan standar yang sama.
Konsistensi operasional ini mustahil tanpa konsistensi infrastruktur IT. Itulah mengapa manajemen VIVO memutuskan untuk melakukan standardisasi rack server di seluruh jaringan site mereka secara serentak, alih-alih membiarkan masing-masing site memilih solusi sendiri-sendiri.
Pemilihan Unit: Mengapa HR226P dan HR229P?
Pendekatan dua model untuk dua kondisi lapangan
Salah satu tantangan dalam proyek multi-site adalah kenyataan bahwa tidak semua SPBU memiliki ruang teknis yang identik. Dari hasil survei tim teknis Haganerack di berbagai site VIVO, ditemukan dua kondisi dominan:
Kondisi A — Ruang teknis compact Beberapa site VIVO, terutama yang berlokasi di kavling terbatas di area perkotaan, memiliki ruang teknis yang sempit. Dimensi rack menjadi pertimbangan utama agar pintu masih bisa dibuka penuh dan teknisi masih punya ruang untuk bekerja.
→ Solusi: HR226P (22U, depth 600mm)
Kondisi B — Ruang teknis standar dengan perangkat lebih banyak Site VIVO yang lebih besar, atau yang memiliki sistem CCTV dengan jumlah kamera lebih banyak dan NVR berukuran besar, membutuhkan kedalaman rack yang lebih untuk mengakomodasi perangkat dengan chassis yang lebih panjang.
→ Solusi: HR229P (22U, depth 900mm)
Keputusan menggunakan dua model dengan tinggi yang sama (22U) adalah pilihan strategis: standardisasi tata letak perangkat di dalam rack tetap bisa dijaga seragam di seluruh jaringan, meskipun depth berbeda. Teknisi dari manapun yang datang untuk maintenance ke site VIVO mana pun akan menemukan layout yang familiar.
Spesifikasi Teknis Kedua Unit
Haganerack HR226P — Close Rack 22U 600mm Perforated
| Spesifikasi | Detail |
|---|---|
| Kode Produk | HR226P |
| Tipe | Close Rack 19″ Perforated Door |
| Tinggi | 22U |
| Lebar | 600mm |
| Kedalaman | 600mm |
| Kapasitas Beban Statis | 800 kg |
| Pintu Depan | Perforated (ventilasi optimal) |
| Pintu Belakang | Perforated |
| Standar | ETSI EN 300 119, EIA-310 |
| Sistem Kunci | Safety Lock Door System |
| Cocok untuk | Site dengan ruang teknis terbatas, perangkat medium |
Haganerack HR229P — Close Rack 22U 900mm Perforated
| Spesifikasi | Detail |
|---|---|
| Kode Produk | HR229P |
| Tipe | Close Rack 19″ Perforated Door |
| Tinggi | 22U |
| Lebar | 600mm |
| Kedalaman | 900mm |
| Kapasitas Beban Statis | 800 kg |
| Pintu Depan | Perforated (ventilasi optimal) |
| Pintu Belakang | Perforated |
| Standar | ETSI EN 300 119, EIA-310 |
| Sistem Kunci | Safety Lock Door System |
| Cocok untuk | Site dengan perangkat NVR/server berukuran besar |
Kenapa Perforated Door, bukan Tempered Glass?
Ini pertanyaan yang sering muncul dalam konsultasi. Untuk lingkungan SPBU yang beroperasi 24 jam tanpa henti di iklim tropis Indonesia, pilihan pintu perforated (berlubang) memiliki keunggulan yang jelas:
- Airflow lebih baik — persentase lubang ventilasi pada pintu perforated secara signifikan lebih tinggi dibandingkan frame kaca, sehingga udara panas dari perangkat lebih cepat keluar
- Suhu operasional lebih rendah — ini krusial untuk server transaksi dan DVR yang harus berjalan non-stop
- Tidak ada risiko kondensasi — di lingkungan SPBU yang kadang berhadapan dengan perubahan suhu mendadak saat AC dimatikan, kaca solid bisa menjadi titik kondensasi yang berbahaya untuk perangkat elektronik
- Bobot lebih ringan — memudahkan proses instalasi di lapangan, terutama untuk site yang akses trucking-nya terbatas
Untuk SPBU VIVO yang prioritasnya adalah keandalan operasional, bukan estetika showroom, perforated adalah pilihan yang lebih tepat secara teknis.
Standarisasi Layout Perangkat dalam Rack
Salah satu keputusan paling penting dalam proyek skala ini adalah menyepakati standar layout perangkat yang digunakan di semua site. Tim teknis Haganerack dan tim IT VIVO menyepakati template rack yang berlaku untuk semua unit, dengan urutan dari atas ke bawah:
| Posisi (U) | Perangkat |
|---|---|
| U1 – U2 | Blanking panel (manajemen airflow teratas) |
| U3 – U4 | Patch panel UTP |
| U5 – U6 | Switch jaringan |
| U7 – U8 | Router + Modem utama |
| U9 | Modem backup / secondary ISP |
| U10 – U14 | NVR / DVR CCTV |
| U15 – U18 | Server transaksi / POS |
| U19 – U20 | PABX / perangkat komunikasi |
| U21 | PDU (Power Distribution Unit) |
| U22 | Blanking panel (reserved expansion) |
Template ini dibuat dengan mempertimbangkan dua prinsip: perangkat dengan panas tertinggi di tengah untuk distribusi termal yang merata, dan perangkat yang paling sering diakses saat troubleshooting di posisi paling mudah dijangkau.
Dengan template yang baku, teknisi VIVO dari kota mana pun yang harus melakukan remote maintenance atau kunjungan ke site lain selalu tahu persis di mana setiap perangkat berada tanpa perlu membaca labeling terlebih dahulu.

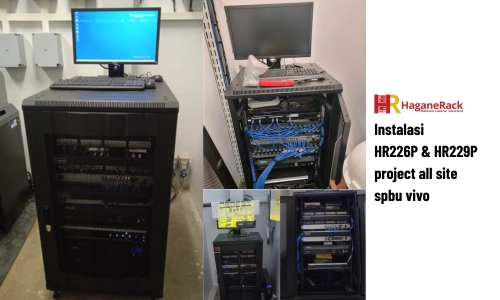

Proses Instalasi: Dari Satu Site ke Jaringan Penuh
Fase 1: Pilot installation — 3 site pertama
Sebelum rollout ke seluruh jaringan, tim teknis Haganerack melakukan instalasi pilot di 3 site VIVO yang dipilih sebagai representasi kondisi lapangan yang berbeda-beda. Tujuannya adalah memvalidasi template rack, mengidentifikasi hambatan yang mungkin tidak terlihat saat survei, dan menyempurnakan prosedur instalasi sebelum direplikasi ke ratusan site.
Dari pilot installation ini, beberapa penyesuaian dilakukan:
- Panjang kabel power standar yang semula direncanakan 1,5m ternyata terlalu pendek untuk beberapa site karena posisi stop kontak yang lebih jauh dari rack — diubah ke 2m untuk semua site berikutnya
- Posisi PDU digeser dari U22 ke sisi vertikal internal rack, membebaskan satu slot U untuk perangkat aktif
- Prosedur grounding ditambahkan sebagai checklist wajib karena kondisi grounding di site SPBU bervariasi
Fase 2: Rollout ke seluruh jaringan
Setelah template final divalidasi, rollout dilakukan secara paralel oleh beberapa tim teknis Haganerack yang bergerak ke berbagai kota secara bersamaan. Setiap tim membawa:
- Unit rack (HR226P atau HR229P sesuai assignment site)
- Aksesori standar: PDU, fan cabinet, cagenut, brush panel, kabel ties
- Checklist instalasi versi final dari pilot
- Dokumentasi foto wajib: kondisi sebelum, proses, dan sesudah instalasi
Koordinasi antar tim dilakukan melalui sistem pelaporan terpusat yang memungkinkan tim IT VIVO di kantor pusat memantau progress instalasi di semua site secara real-time.
Fase 3: Commissioning dan sign-off
Setiap site dinyatakan selesai hanya setelah melewati proses commissioning yang terstandar:
- Verifikasi fisik — semua perangkat terpasang sesuai template layout
- Verifikasi konektivitas — semua perangkat online dan terhubung ke sistem pusat VIVO
- Verifikasi termal — suhu dalam rack diukur dan dicatat dalam laporan
- Verifikasi keamanan fisik — sistem kunci pintu berfungsi, kabel tidak ada yang terjepit
- Foto dokumentasi — minimal 5 foto per site untuk arsip
- Sign-off oleh PIC site VIVO
Tidak ada site yang dinyatakan selesai tanpa semua checklist di atas tercentang. Ini bukan prosedur untuk kepuasan administratif — ini standar yang memastikan keseragaman kualitas di seluruh jaringan.
Tantangan Spesifik di Lapangan
Tantangan 1: Variasi kondisi ruang teknis
Meskipun VIVO memiliki standar desain site, kenyataan di lapangan selalu ada variasi. Beberapa site memiliki ruang teknis yang posisinya menghadap barat dan menerima paparan panas matahari langsung di sore hari. Untuk site-site seperti ini, tim merekomendasikan penambahan fan unit modular tambahan di dalam rack sebagai mitigasi — bahkan sebelum ada keluhan suhu dari tim IT VIVO.
Tantangan 2: Kondisi power di area tertentu
Di beberapa site VIVO yang berlokasi di daerah yang jaringan PLN-nya belum stabil, kondisi tegangan listrik berfluktuasi cukup signifikan. Tim teknis mencatat ini dalam laporan instalasi dan merekomendasikan pemasangan stabilizer atau UPS eksternal untuk site-site tersebut — di luar scope rack, tapi penting untuk keberlangsungan perangkat di dalamnya.
Tantangan 3: Logistik pengiriman ke site terpencil
Beberapa site VIVO berlokasi di area yang aksesnya terbatas untuk kendaraan besar. Pengiriman rack ke site-site ini memerlukan penjadwalan khusus dan kadang menggunakan kendaraan yang lebih kecil untuk leg terakhir pengiriman. Koordinasi dengan tim lokal VIVO di masing-masing region sangat membantu untuk mengantisipasi hambatan ini sejak awal.
Hasil: Infrastruktur IT SPBU yang Seragam dan Andal
Setelah seluruh jaringan site VIVO selesai diinstall, beberapa perubahan yang dilaporkan oleh tim IT VIVO:
Waktu troubleshooting turun drastis. Dengan layout rack yang seragam, teknisi yang dikirim ke site mana pun bisa langsung melakukan diagnosis tanpa perlu mempelajari konfigurasi fisik site tersebut dari awal. Waktu troubleshooting rata-rata turun karena tidak ada waktu yang terbuang untuk “orientasi” di dalam rack.
Zero downtime yang tidak terencana akibat overheating. Pilihan pintu perforated terbukti tepat untuk iklim operasional SPBU. Tidak ada laporan overheating pada perangkat dalam rack selama periode monitoring pasca instalasi.
Proses onboarding teknisi baru lebih cepat. Karena semua site memiliki layout identik, teknisi baru VIVO hanya perlu belajar satu layout untuk bisa bekerja di seluruh jaringan.
Audit infrastruktur menjadi lebih mudah. Tim IT pusat VIVO kini bisa melakukan remote audit infrastruktur fisik berdasarkan dokumentasi foto standar yang tersedia untuk setiap site.
Pelajaran dari Proyek Multi-Site Scale
Bagi siapa pun yang sedang merencanakan proyek instalasi rack server skala besar — baik untuk jaringan ritel, franchise, atau infrastruktur enterprise dengan banyak cabang — ada beberapa hal yang bisa dipetik dari pengalaman proyek SPBU VIVO ini:
Lakukan pilot sebelum rollout. Tiga site pilot yang dilakukan di awal proyek ini menghemat waktu dan biaya yang jauh lebih besar jika penyesuaian dilakukan setelah ratusan site sudah selesai diinstall.
Standarisasi layout perangkat sama pentingnya dengan standarisasi hardware. Rack yang seragam tanpa layout isi yang seragam tidak akan memberikan manfaat operasional yang sesungguhnya.
Dokumentasi foto bukan formalitas. Di proyek multi-site, foto dokumentasi tiap site adalah aset operasional yang sangat berharga untuk troubleshooting jarak jauh, audit, dan perencanaan ekspansi di masa depan.
Libatkan tim lokal untuk logistik. Haganerack bekerja sama dengan tim regional VIVO untuk koordinasi logistik pengiriman ke site-site yang akses atau jadwalnya terbatas. Tanpa kolaborasi ini, jadwal rollout tidak akan bisa dipertahankan.
Spesifikasi Lengkap: HR226P vs HR229P
| Spesifikasi | HR226P | HR229P |
|---|---|---|
| Tinggi | 22U | 22U |
| Lebar | 600mm | 600mm |
| Kedalaman | 600mm | 900mm |
| Kapasitas Beban | 800 kg | 800 kg |
| Pintu | Perforated | Perforated |
| Kunci | Safety Lock | Safety Lock |
| Standar | ETSI / EIA-310 | ETSI / EIA-310 |
| Cocok untuk | Ruang terbatas, perangkat standar | Perangkat dengan chassis dalam |
| Aksesori Termasuk | Fixed Shelf, Fan, PDU, Cagenut, Brush Panel | Fixed Shelf, Fan, PDU, Cagenut, Brush Panel |
Rack Server 22U untuk Industri Ritel & Jaringan Franchise
Pengalaman di proyek SPBU VIVO membuktikan bahwa rack server 22U — baik HR226P maupun HR229P — adalah pilihan yang sangat sesuai untuk kebutuhan jaringan ritel dan franchise skala nasional. Beberapa karakteristik yang membuatnya ideal:
Ukuran yang tepat untuk infrastruktur edge. 22U cukup untuk menampung semua perangkat yang dibutuhkan di satu site ritel tanpa berlebihan. Rack yang terlalu besar di ruang teknis yang compact justru menjadi masalah, bukan solusi.
Mudah distandarisasi. Karena ukurannya konsisten, template layout bisa diterapkan secara identik di semua site tanpa penyesuaian yang signifikan.
Rasio kapasitas-harga yang optimal. Untuk deployment ratusan unit sekaligus, efisiensi biaya per unit adalah pertimbangan nyata. Seri 22U dari Haganerack memberikan keseimbangan antara kapasitas, kualitas, dan nilai investasi yang sulit ditandingi.
Industri lain yang memiliki pola kebutuhan serupa dengan SPBU VIVO dan bisa mengambil manfaat dari pendekatan yang sama:
- Jaringan minimarket dan convenience store (Alfamart, Indomaret, dan jaringan serupa)
- Jaringan klinik atau apotek berjaringan
- Bank dengan jaringan ATM dan cabang yang luas
- Jaringan hotel budget dengan sistem PMS terpusat
- Franchise F&B dengan sistem POS dan CCTV terpusat
Rencanakan Standardisasi IT untuk Jaringan Anda
Jika Anda mengelola jaringan bisnis multi-site dan sedang merencanakan standardisasi infrastruktur IT, tim Haganerack siap membantu dari tahap perencanaan hingga implementasi di lapangan.
Kami menyediakan layanan lengkap: konsultasi pemilihan unit, penyusunan template layout standar, pengadaan, pengiriman ke seluruh Indonesia, instalasi oleh tim teknis berpengalaman, dan dokumentasi commissioning per site.
Konsultasikan kebutuhan multi-site Anda dengan tim kami:
👉 Lihat Spesifikasi HR226P
👉 Lihat Spesifikasi HR229P
👉 Lihat Semua Produk Close Rack
👉 Konsultasi Gratis via WhatsApp
FAQ: Rack Server untuk Jaringan SPBU & Ritel
Apakah 22U cukup untuk semua kebutuhan IT di satu site SPBU?
Untuk mayoritas SPBU dengan skala operasional standar — router, switch, server POS, DVR CCTV, dan PABX — 22U sudah lebih dari cukup. Bahkan dengan template layout yang baik, biasanya masih ada 2–3U spare untuk ekspansi. Jika sebuah site memiliki kebutuhan khusus seperti sistem energi terbarukan atau perangkat monitoring tambahan, bisa dipertimbangkan naik ke 28U atau 32U.
Apa perbedaan praktis antara HR226P dan HR229P untuk kebutuhan SPBU?
Perbedaan utamanya ada di depth — 600mm vs 900mm. Secara praktis, DVR/NVR CCTV modern dari merek seperti Hikvision, Dahua, atau Uniview umumnya memiliki chassis 400–500mm, sehingga masih muat di HR226P. Tapi untuk server dengan chassis penuh seperti tower-converted-rack atau server 2U yang lebih dalam, HR229P memberikan ruang yang lebih aman dengan margin manajemen kabel yang jauh lebih nyaman.
Berapa lama proses instalasi satu unit di kondisi lapangan SPBU?
Untuk satu unit dengan kondisi ruang teknis yang sudah disiapkan, instalasi fisik rack dan migrasi perangkat membutuhkan waktu 2–4 jam. Proses ini bisa dilakukan di malam hari saat traffic SPBU rendah untuk meminimalkan gangguan operasional.
Apakah Haganerack bisa menangani proyek multi-site ke luar Jawa?
Ya. Haganerack memiliki jaringan pengiriman dan tim teknis yang tersebar di berbagai kota di seluruh Indonesia, termasuk Sumatera, Kalimantan, Sulawesi, dan wilayah Indonesia Timur. Proyek multi-site ke luar Jawa bisa dikoordinasikan dengan project manager yang ditunjuk khusus untuk memastikan konsistensi kualitas instalasi.
Apakah rack ini tahan terhadap kondisi lingkungan SPBU yang berdebu?
Pintu perforated pada HR226P dan HR229P memiliki filter debu yang bisa dibersihkan secara berkala. Untuk site SPBU yang tingkat debunya sangat tinggi (misalnya di area industri atau jalur truk berat), disarankan untuk menjadwalkan pembersihan filter setiap 3 bulan sebagai bagian dari prosedur pemeliharaan rutin.
